塑胶模具制造厂教您做塑胶模具制造设计图的管理

返回列表 来源: 发布日期: 2021.12.18 浏览次数:1

  东莞市马驰科模具设计零件图的尺寸必须正确完整、清晰合理。模具零件图上技术要求的填写:模具零件图除了图形和尺寸外,还要填写一些不同形式的代号及文字说明。这是为了保证塑胶模具制造塑件性能的需要而提出的一些技术指标,如脱模斜度、表面粗糙度、极限与配合、表面形状和位置公差及热处理要求等。

  01.零件图

  ①表面粗糙度标注:101类和102类模具零件图必须标注表面粗糙度。

  ②模具零件图尺寸公差的标注:模具配合公差可定为精密、一般和粗糙三级。 a.精密级配合:孔采用IT6,轴采用IT5,用于101类和102类模具或多镶件拼合场合。 b.一般级配合:孔采用IT7,轴采用IT6,常用于103类模具。 c.粗糙级配合:孔采用IT8,轴采用IT7,常用于104类和105类模具。 d.未注公差一律按GB/T 1800.1-2009中IT12级的规定选取。

  ③形状和位置公差的标注:101类和102类塑胶模具制造的零件图要标注形位公差。

  ④热处理与表面处理的填写:对有热处理、表面处理要求的零件要注明,如淬火48~ 50HRC、氮化700HV、蚀纹面、抛光面等。

东莞市马驰科模具设计

  02.线切割图

  ①对线切割的零件,要绘制出线切割图形。线切割图形要用双点画线表达塑件轮廓,用实线表达线切割部位。线切割图要有穿线孔的位置及大小尺寸。线切割图要标注线切割大轮廓尺寸,可以用卡尺、量规等简单测量,复杂曲线轮廓可以不标注尺寸。

  ②线切割轮廓线要用1.5d粗实线表达。

  03.推杆布置图

  对推杆数量超过20支或推杆太近表达不清或镶件推杆需组合后加工时,推杆要单独绘制其布置图。

  04.电极图下述场合要绘出电极图:

  ①101类和102类模具;

  ②复杂及大型模具。电极图上要有电蚀图以表达电蚀方法,要有必要的能测量的尺寸。

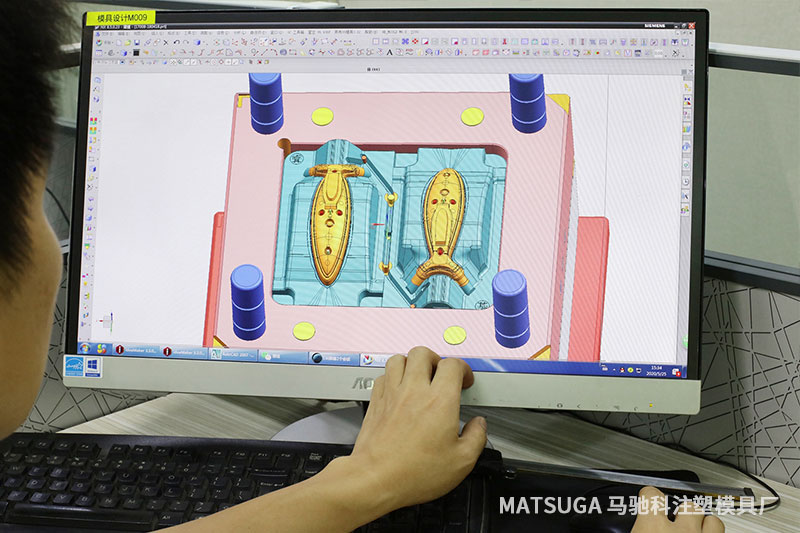

  05.3D模型图

  较复杂的塑件,都要用UG或Pro/E绘制3D立体图。较复杂的模具、需要数控加工的模具,都要有3D模具图。3D模具图应至少包括动定模镶件,型芯,A、B板;有侧向抽芯的模具,要画出滑块镶件、滑块座;有斜推杆的模具,要画出斜推杆、斜推杆座、顶推杆固定板。除推杆孔、螺钉孔、锐边倒角外,其他所有形状都要在3D模型中画出。 3D分模装配图名称应与2D模具结构图一致,3D零件图名称应与2D零件图一致。

  为方便图纸管理,必须对模具图档统一命名,各公司的命名方法不尽相同,以下方法供参考。 模具设计制图的一般流程不同公司,塑胶模具制造设计制图的流程会有所不同。

东莞市马驰科注塑模具厂

  06.整理检查客户资料

  (1)详细的客户资料

  ①塑件的3D和2D图档或图纸。

  ②塑件材料及其收缩率。

  ③塑件外观要求及精度要求。

  ④塑件装配要求及重要装配尺寸。

  ⑤票件注塑条件要求。

  ⑥塑件生产批量、周期、所用注塑机及其他特别要求等。塑胶模具制造设计负责人在接到设计任务及客户塑件资料后,应遵从模具设计要求,把资料及求如实详尽地下达给各模具设计人员,再由模具设计人员分别整理消化客户资料。

  (2)整理内容

  ①如果客户资料是IGES、IDEAS等3D形式,将其转成UG或Pro/E实体形式,并残破面修补好。

  ②如果客户提供的资料是2D图档或图纸,则按要求绘制成UG或Pro/E图档。

东莞市马驰科模具加工设备

  (3)检查内容

  ①模具分型线走向及在塑件上留下的夹线位置,如果影响外观,必须经客户同意,见图1-6.

  ②塑件有无容易产生注塑缺陷之处,如收缩凹陷、飞边、烧焦等,塑件有无设计上的缺陷而使模具制作困难,甚至无法加工的地方,如倒扣、空间不够等。如有,必须进行修改,

  ③侧向抽芯、斜顶位置及夹线,如果影响外观,需经客户同意

  ④塑件与塑件之间相互配合的尺寸(如前后盖),要确定模具尺寸的公差.

  ⑤塑件图中是否标示脱模斜度,脱模斜度是否足够(应特别注意透明塑件、蚀纹面及穿面的脱模斜度).

  (4)修改塑件及确定方案

  ①检查内容一经客户确认或收到客户检查后的新图档,根据模具设计生产的需要,即可开始塑件修改工作。

  ②修改的内容包括更改脱模斜度、修改倒扣结构、壁厚合理化等。

  ③修改后的塑件一般需模具负责人交由客户确认。

  ④如有必要,模具负责人需召集设计组长及各设计人员开会,商讨制定模具生产的详细方案。

东莞市马驰科模具设计

  塑胶模具制造塑件有字体部分确认字体形式、内容、位置、尺寸(特别要注意凹字)。插检查完毕,东莞市马驰科模具设计人员将以上检查的内容制成《塑件(产品)检查表》(DWG或PDF 档)交由设计组长汇总,再由设计组长交模具负责人发邮件或传真给客户检查、更改、确认。如果您对塑胶模具制造有任何疑问,欢迎登陆官网了解更多相关信息。
