模具设计与制造之温度调节系统设计下篇

返回列表 来源: 马驰科 发布日期: 2020.10.12 浏览量:

前面两篇描述了模具设计与制造中模具温度调节系统设计上篇:模具温度对塑件成形的影响;中篇:模具冷却系统设计;

这次阐述下篇也就是终篇了:模具加热系统设计。

当注射成形工艺要求模具温度在 80℃(以上时,当对大型模具进行预热时,或者采用热流道的模具时,模具中需要设置加热装置。

模具的加热方法有好几种。对大型模具的预热除了可采用电加热方法外,还可在冷却水管中通入热水、热油、蒸汽等介质进行预热。

对于模温要求高于80℃的注射模或热流道注射模,一般采用电加热的方法。电加热又可分为电阻丝加热和电热棒加热,目前,大部分注塑加工厂家采用电热棒加热的方法,电热棒有多种成品规格可供选择。

在设计模具时,要先计算加热所需的电功率,加工好安装电热棒的孔,然后将购置的电热棒插入其中接通电源即可加热。

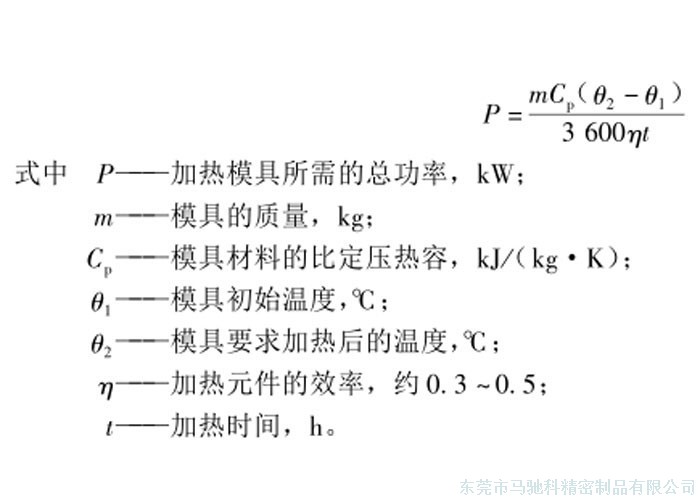

1、理论计算

电加热装置加热模具的总功率可用下式计算。

模具设计与制造

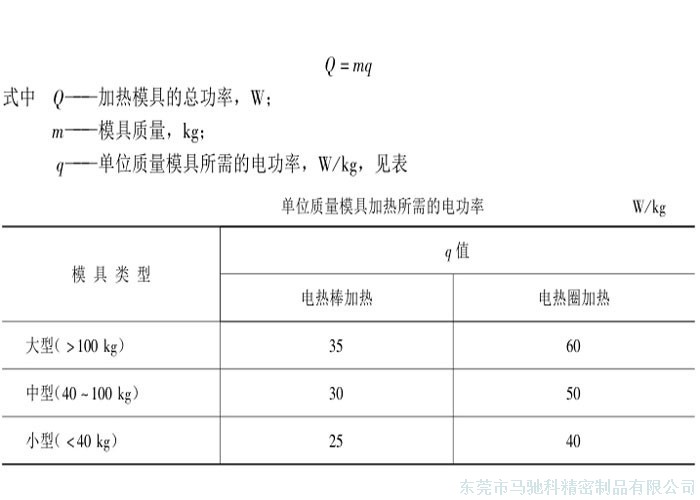

2、经验计算

电加热装置加热模具的总功率也可根据经验先查表,取得单位质量模具所需的电功率q

然后乘以模具质量即可得到所需的电功率。即

模具设计与制造

这些问题在模具设计与制造时应予以注意。

本文出自东莞市马驰科精密制品有限公司转载请说明出处及链接

更多信息可以访问(https://www.matsuga.com.cn)
