双色注塑模具滑块结构2/2-马驰科双色模具注塑开模技术

返回列表 来源: 马驰科注塑模具厂 发布日期: 2022.01.13 浏览次数:1

一、注塑过程解析

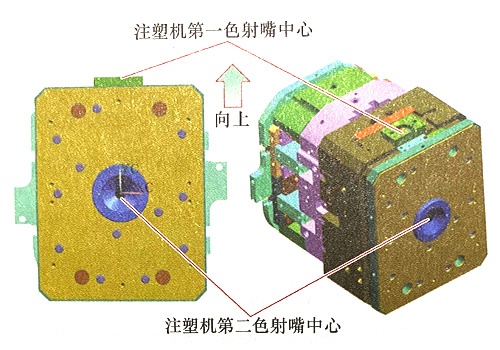

东莞市马驰科注塑模具厂此套模具配于H型双色注塑模具机进行生产,其中两射嘴垂直成90°,副射嘴在天侧位置,且副射嘴的射胶量比较小。双色模具厂该产品的一色胶料质量为5.1g,二色胶料质量为51.4g.所以一色胶料只能从副射嘴注塑,主射嘴用于注塑二色胶料,图4-15所示为模具的整体图。

双色模具厂模具安装好后,注塑机进行一次合模,在完成一色注塑成型后,注塑机进行一次双色注塑模具的开模。当定模和动模完全打开后,注塑机动模转盘旋转180°,并带动动模具旋转180°,之后注塑机进行二次合模。

东莞市马驰科双色注塑模具

当二色注塑成型完成后,双色模具厂进行二次开模,并在二色模具的顶针板及顶针托板的位置通过液压缸顶出产品,完成一个完整的双色注塑模具产品的注塑成型。

东莞市马驰科注塑模具厂实际注塑生产时,在每个注塑周期中,注塑机一色产品与二色产品同时注塑成型,双色模具厂注塑出一个一色产品和一个完整的双色注塑模具产品。每次模具开模后,双色模具厂二色位置的液压缸驱动顶针板、顶针托板及顶针、斜顶将二色位置的产品和冷流道顶出后,动模工作台旋转带动动模到下一个工作位置,注塑机合模继续注塑成型,如此连续生产。图4-17所示为动模平面图,图4-17所示为定模平面图。

东莞市马驰科双色模具厂

二、注意事项

1.大部分的双色注塑模具机(水平平行型双色注塑机除外)的二色射嘴的射胶量比较小,在设计前期要分析产品两种胶料的体积及质量,选择合适的注塑机射胶量,如图4-18所示。

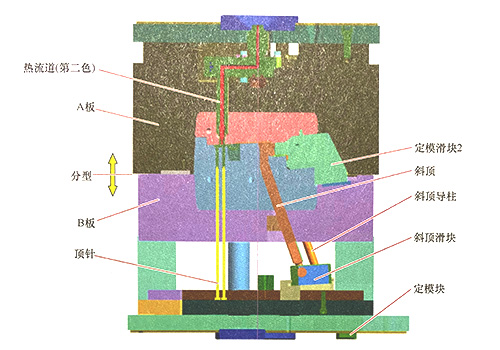

2.该产品动模倒扣采用斜顶成型,见图4-7.由于此位置倒扣距离比较大,斜顶设计的角度也比较大,在斜顶滑块处设计斜顶导柱,确保斜顶与斜顶滑块运动顺畅。一般斜顶的角度大于等于12°时,需要设计斜顶导柱,如图4-14所示。

东莞市马驰科双色模具加工

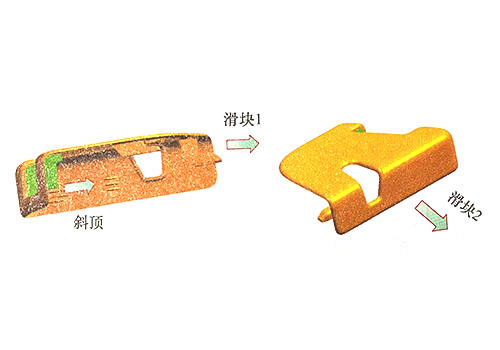

3.东莞市马驰科注塑模具厂对于不能满足简单双色模具 设计基本原则的双色注塑模具产品,通常可以考虑设计成定模滑块结构,双色模具厂通过定模成型零件的不同来完成双色注塑成型。
