收藏本站在线留言联系我们网站地图 东莞市马驰科提供外观设计,结构设计,模具制造,注塑加工,精密模具,精密模具加工,开模注塑,成品组装,美容仪器代工,小家电代工等一站式服务.

助力合作伙伴 赢得全球市场

全国咨询热线

0769-81588136
13929216720


读懂马驰科从这里开始

一文让你看懂——TPE双色注塑成型不良原因

返回列表 来源: 马驰科 发布日期: 2021.01.25 浏览量:

TPE双色注塑成型可以采用双色注塑机及普通注塑机来实现。双色注塑机成型快速,只需通过旋转模头,无需取出硬胶塑料件,直接在一台注塑机内即可完成包胶成型。如用普通注塑机,则需要先注塑好硬胶塑料件,再用另一套包胶模具,将硬胶塑料件预先嵌入到包胶模具内,将TPE注塑到硬胶塑料件表面,完成包胶。

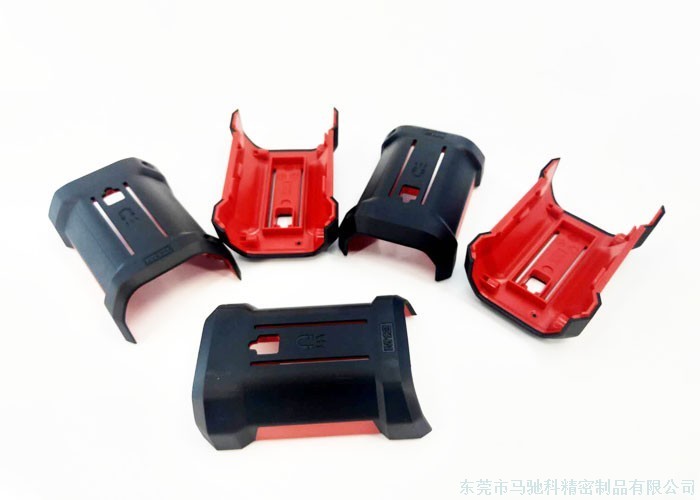

双色注塑成型

包覆不住的原因一般是TPE材料配方不行,但是更多时候我们要从注塑的工艺来深入分析包覆不住的原因。从工艺上来讲,有以下几点值得大家参考:

1、双色注塑成型优于两步注塑的效果,简单来说就是,硬塑第一步被注塑出来时还是热的,马上进入2K注塑机的二号型腔,中间转移过程也没吸潮,既容易被高温TPE熔体在表面烧蚀出超薄层,也没有水汽在表面被吸附的影响。

2、在TPE材质的加工允许范围内,尽可选用更高的料筒(熔体)温度,否则TPE容易怎么有足够的热量烧蚀硬塑材质表面。

3、包胶时,硬塑作为镶件的模腔尽可能采用高模温。硬塑温度高,TPE高温熔体冷却的就慢,有足够热量、足够时间烧蚀硬塑形成互溶超薄层。

4、在不产生TPE飞边的前提下,尽可能采用高射速将TPE熔体射出。

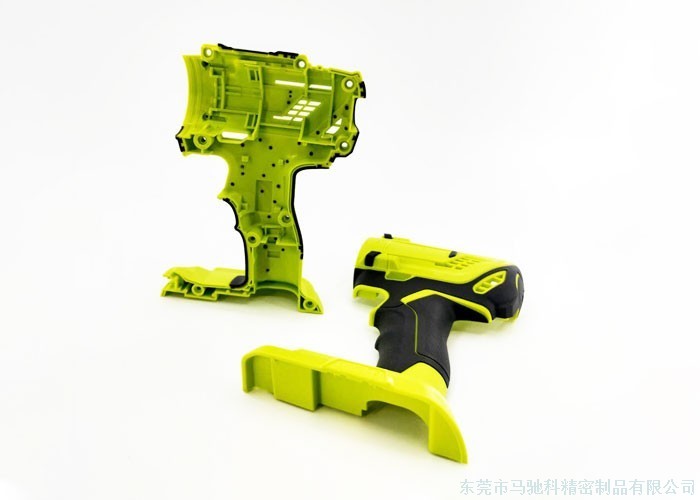

东莞市马驰科双色注塑成型

5、要避免硬塑表面的吸湿或玷污,特别是在两步注塑时,硬塑中间经过停发、转移程,这一点更容易发生。极性硬塑如PC, PBT, PET, POM特别是强极性硬塑如尼龙6、尼龙66,表面吸湿导致形成与吸附的水分子行程氢键,TPE无法有效与硬塑表层分子间形成分子间键合,自然包胶的键合力降低。

以上就是TPE双色注塑成型的不良原因分析了,想了解更多,可以联系东莞市马驰科双色注塑成型技术员周工:13929216720(微信同号),一定给你满意的答复!

本文出自东莞市马驰科精密制品有限公司转载请说明出处及链接

                                                                                     更多信息可以访问(https://www.matsuga.com.cn)



全国服务热线

0769-81588136
