注塑加工厂注塑机参数13点(2)

返回列表 来源: 马驰科 发布日期: 2020.12.15 浏览量:

上篇,给大家分享了东莞市马驰科注塑加工厂参数设定的重要性,那么,接下来小编会将注塑加工厂总结出的13点响产品模具与注塑机参数匹配的要素逐一讲解。让大家更容易明白理解,从而在实际应用中得心应手。

1.锁模力够不够?

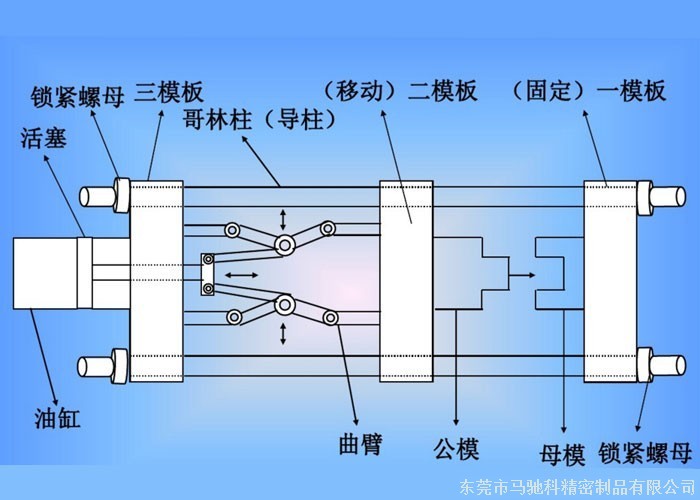

当胶料熔体高压注射入模具型腔内产生涨模的力量,注塑机为支撑熔体对模具的涨开力,注射机就得给模具施加锁紧力,锁紧力即锁模力,行位做反锁和大模原身留AB板做反锁都是基于防止锁模力不足而设计。

锁模力计算,常用3种方法:

一种方法是通过模流分析计算锁模力,常用Mold flow模流分析,如下图,Max.Clamp force is 258.2tonne.锁模力为 258.2tonne

还有一种是锁模力(T)=产品开合模方向的投影面积c㎡X塑胶料压力系数/90%(额定锁模力)

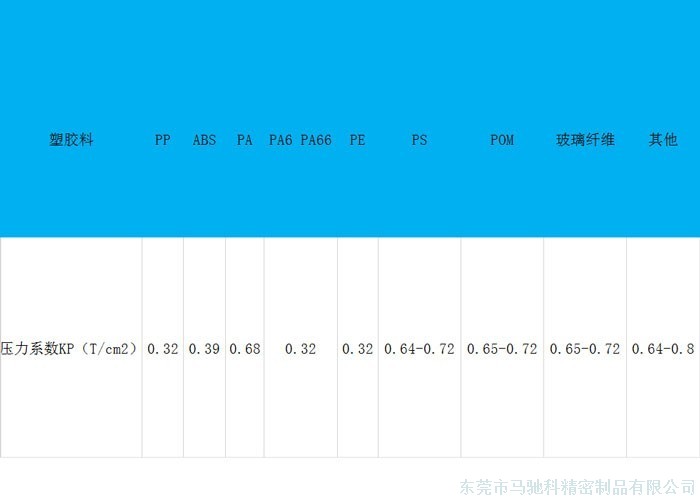

注塑加工厂压力系数表

例如:产品1出2,胶料是ABS,压力系数平均值:0.32

产品投影面积:20X10=200c㎡

流道投影面积:0.7X10=7c㎡

锁模力=(200+7)X0.32/0.9=73.6T

注塑加工在选择机台时要大于接近吨位的,不能选小的,例如:伊之密90T,120T 机台

第三种:根据塑料料,用模内压力方法计算注塑机的锁模力

锁模力(F)=产品开合模方向的投影面积(c㎡)X模穴数X模内压力(P)(kg/c㎡)

如何简单计算模内压力

一般ABS PS PE PP胶料可以选择 200(kg/c㎡)以上计算,PC PEEK 等胶料不好走胶及粘度较高的工程塑料。另外薄壁产品和高光产品也是,一般以300-400 (kg/c㎡)计算

例如:产品1出2, 胶料是ABS ,模内压力:200(kg/c㎡)

东莞市注塑加工厂分割图

产品投影面积:20X10=200c㎡

流道投影面积:0.7X10=7c㎡

锁模力(T)=(200+7)X2X200=82800

单位换算:82800/1000=82.8T

注塑加工厂 台时要选择大于接近吨位的,不能选小的,例如伊之密120T机台

关于投影面积计算方法,在菜单列表-帮助-命令查找器-输入投影-计算面积,通常可以直接框选产品计算,如果产品很大,面太多,可以先做一个方体,以方体的面计算。

由于篇幅有限,接下来小编会把东莞市马驰科注塑加工厂对注塑机参数核对的十三点再分三篇文章来给大家讲解,那么本篇就到此结束了。想要了解更多资讯,登录马驰科官网,那里有更多详细的资料供您查询。欢迎您的来访!
