注塑模具厂家之模具撑头、中托司的加工规范要求多

返回列表 来源: 马驰科 发布日期: 2020.11.02 浏览量:

东莞市马驰科注塑模具厂家为了让模具加工成果达到客户的要求,制定了很多的模具加工规范。对于并非核心部位的模具撑头和中托司,同样也有高标准的要求。接下来,就由马驰科模具设计师为大家详细介绍下:关于模具撑头、中托司的加工规范。


注塑模具厂家图纸

一、撑头存在的意义是:为了保证成型模具的正常生产,预防模具成型冲压变形造成产品披锋,后模支撑B板应布置适量的撑头。

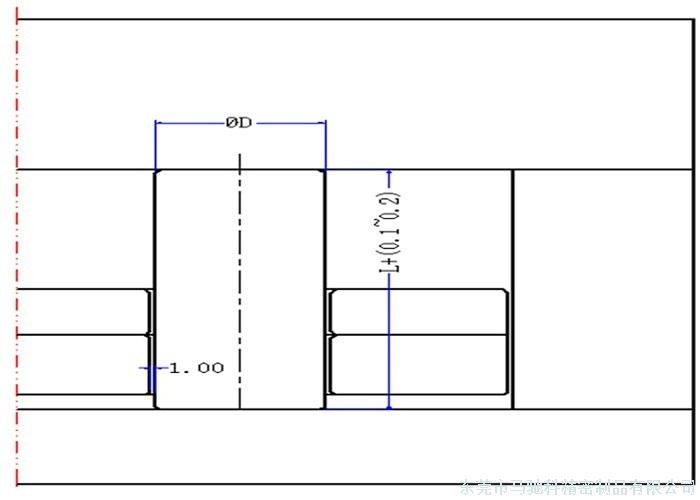

其加工规范一般是:长度等于方铁的高度加上(0.1~0.2)mm。另外,撑头需用螺丝固定在模具的底板上。

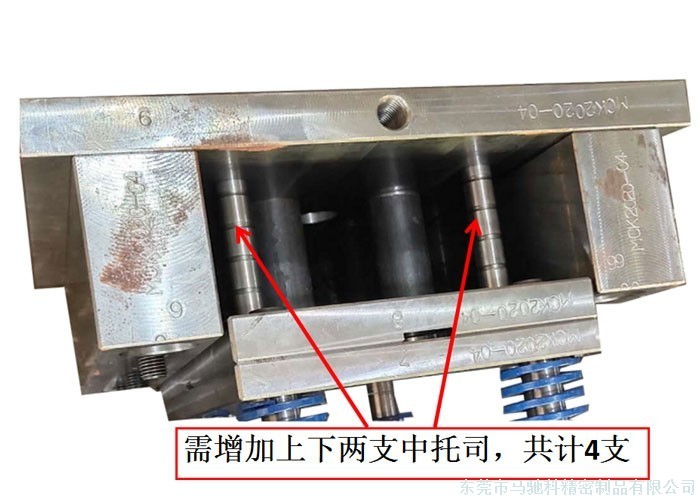

二、中托司的目的是:为防止顶针、司筒针在顶出时不平衡,许多顶针、司筒批锋是由此造成的。

注塑模具厂家图纸

对于其加工标准,东莞市马驰科规定如下:

A、大模(4050以上)顶针板按标准加装中托司。

B、行位较大,且多个行位的模具需增加中托司

C、顶针,司筒较多,且有斜顶的需加做中托司。

注:有些模具因设计疏忽该加中托司的漏加,造成司筒,顶针披锋,烧针卡死等问题,后续补加中托司,造成生产延期,浪费工时,且有的难找位置补加。

注塑模具厂家模具

东莞市马驰科注塑模具厂家关于成型模具撑头,中托司设计制作规范技术就分享到这里了,如果有想要了解更多模具设计知识的朋友,可以进入马驰科官网,那里有详尽的技术百科资料以及模具加工技术分享,欢迎访问!
