注塑模具加工厂斜顶设计—解决装配不良问题

返回列表 来源: 马驰科 发布日期: 2020.11.15 浏览量:

注塑模具加工厂的设计师们发现:如果在模具设计中按照没有预设间隙去加工,会导致很多装配不良以及出现顶出模具时断针、烧针等问题。那么东莞市马驰科注塑模具加工厂的模具设计工程师是如何解决这一问题的呢?

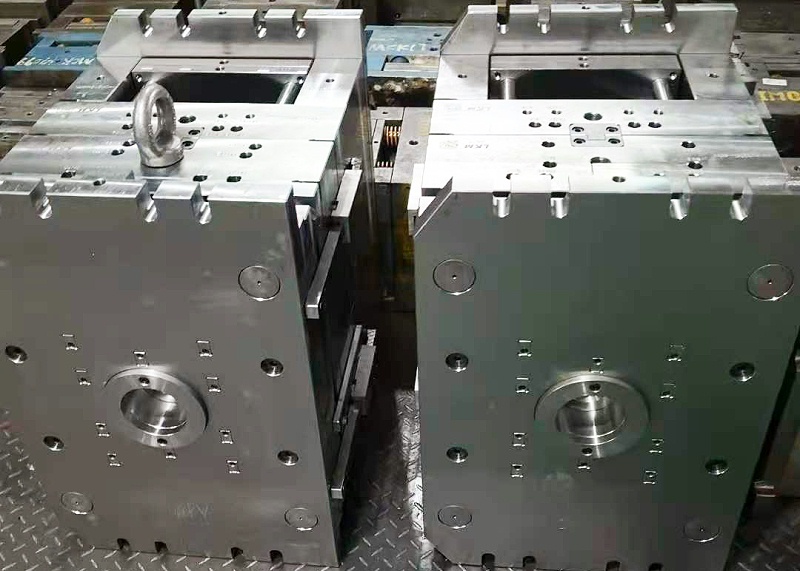

注塑模具加工厂模具

1、注塑模具加工厂对于连杆斜顶设计技巧:由于此类斜顶的大斜面是不留余量的,而垂直定位面作为基准面习惯上也不留余量,故要求线割时在内模上对应的垂直面留0.1余量供FIT模用。如果在内模上实在无法留余量,则斜顶头要留余量才能满足FIT模要求,做工艺时要留意。

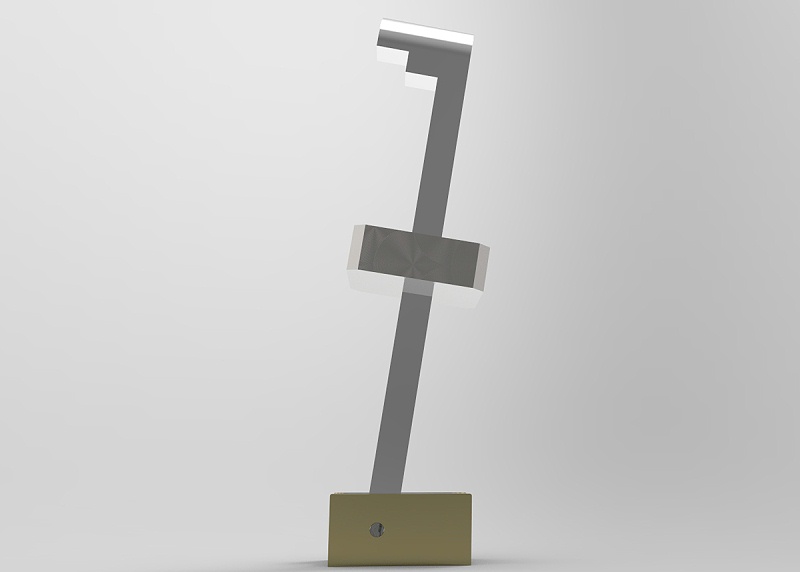

东莞市注塑模具加工厂斜顶模型

2、对于非连杆斜顶设计技巧:很多注塑模具加工厂 的设计师习惯上设计这种垂直基准面不留余量,虽在斜顶头大斜面有0.1的余量,但由于装上斜杆后就可能受到影响,为防出现不够FIT,对这类斜顶也要求在内模上对应的垂直面留0.1余量。注意,工艺图要求燕尾槽的面也留余量是不合理的,这样容易造成燕尾槽配合问题,线割时留意。

以上就是东莞市马驰科注塑模具加工厂的斜顶设计技巧了,想了解更多关于模具的设计知识,可以登录马驰科官网,那里有详尽的模具加工案例供你参考,期待你的来访!
