塑胶模具制造厂 塑胶模具制造装配图尺寸标注要求

返回列表 来源: 发布日期: 2021.12.21 浏览次数:1

排位图采用坐标标注法,东莞市马驰科模具设计为坐标原点;剖视图采用线性尺寸标注。装配图主要标注以下尺寸。 塑胶模具制造注塑机连接部分的尺寸; 所有不单独绘制零件图的零件尺寸(主要是模架加工部分),但模架上的标准孔位置可不标; 各型腔的位置尺寸,并尽量取整数; 浇口、浇口套螺钉的位置; 模板的大小及内模镶件的大小与位置。

侧向抽芯机构及其配件的位置和大小; 定位块的位置和大小; 冷却水孔的位置、规格及编号; 孔的直径和位置; 推杆板导柱及其导套的长度和大小; 撑柱(S.P)的位置和直径; 复位弹簧的直径和长度,弹簧孔需标示深度及直径、弹簧规格,限位钉的直径和厚度; 三板模与二板半模中定距分型机构复位弹簧尺寸标注的位置和长度。

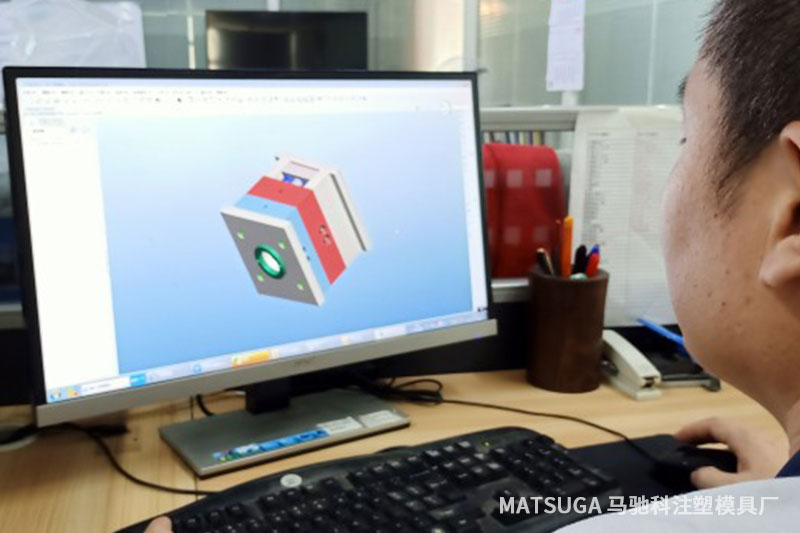

东莞市马驰科模具设计

01 零件的尺寸标注要求

①正确:尺寸标注应符合标准《机械制图》的基本规定。

②完整:尺寸标注必须保证工厂各生产活动能顺利进行。

③清晰:尺寸配置应统一规范,便于看图查找。

④合理:尺寸标注应符合设计及工艺要求,以保证模具性能。

⑤对有斜度的零件,尺寸标注旁要注明大、小,以表明大、小端尺寸。

⑥基本要求:外形尺寸一定在图面上有直接的标注。若产生封闭尺寸链,可在外形尺寸上加括号。

⑦应将尺寸尽量标注在视图外面,以免尺寸线、尺寸数字与视图的轮廓线相交。

⑧同心圆柱的直径尺寸标注在非圆视图上。

⑨相互平行的尺寸,应按大小顺序排列,小尺寸在内,大尺寸在外,并使它们的尺寸数字错开。

⑩尺寸线要布置整齐,尽量布置在同一边,相关尺寸布置在一条直线上。对尺寸密集的地方,应放大标注,以免产生误解。

⑪型腔中的重要定位尺寸,如孔、筋、槽等,要直接从基准上标出。

⑫所有结构要有定位、定形尺寸,对于孔、筋、槽的定位尺寸,要以中线为准。

⑬在标注剖视图尺寸时,为了清晰、明了、整洁,内外尺寸要分别标注在两侧。

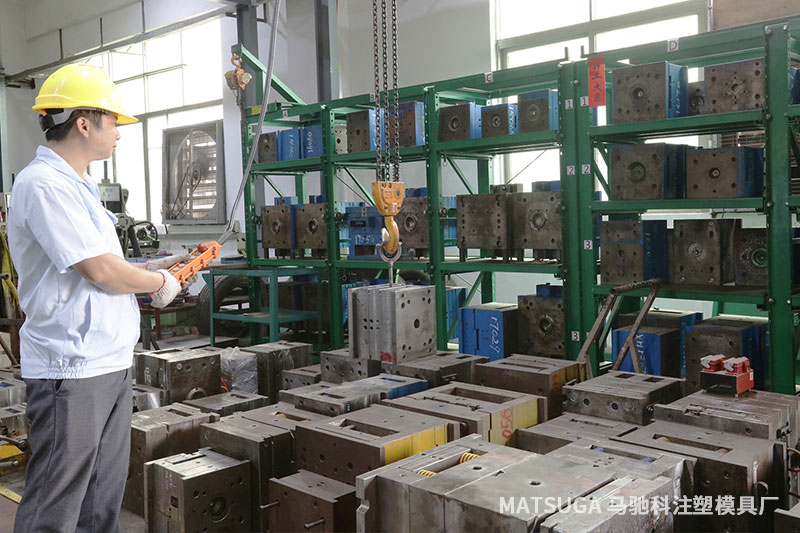

东莞市马驰科模具加工设备

02 模具设计图尺寸标注实例

(1)塑胶模具制造装配图尺寸标注实例 由于装配图要标注的尺寸多,为清楚起见,在实际工作过程中,装配图中主要剖视图都不画剖面线。

(2)动模B板尺寸标注实例动模B板的结构包括:模框、冷却水路、螺钉孔、推杆(推管)孔、复位杆孔、定距分型机构各孔,有时还有侧向抽芯机构等。尺寸标注实例. X、Y方向用坐标标注法,基准是塑胶模具制造的中线。高度尺寸用线性标注法,以模板底面为基准。不同推杆过孔用不同的符号表示,并列明其大小和数量。

(3)定模A板尺寸标注实例 A板的标注方法同B板.

内模镶件尺寸标注实例 通常镶件图分为镶件螺孔、冷却水路图和镶件加工图。镶件的形状简单,其螺孔、冷却水路图与加工图在同一张图纸上反映。镶件标注时的注意事项: ①方向与基准角要按动模侧准确标出。②用视图把图面表达完整,一个形状的尺寸尽量在一个视图上标注清楚。

东莞市马驰科注塑模具厂

东莞市马驰科模具设计碰穿面和擦穿面要用文字标出。分理而即有的有文字标的,从形价要注可,是准还每验配图一级,塑胶模具制造的镶件要注明HRC值和粗加工余量。应超应服是度为1,所寸为大头(端)尺寸。滑块尺寸标注实例可分,不分中的可选一致大的平面做基准,高度方向以底面为基准,前的以前面为基准(好分中的可透一较大的平面做基准做基准。如果您对塑胶模具制造有任何疑问,欢迎登陆官网了解更多相关信息。
