斜顶底座设计-马驰科注塑模具塑胶模具厂开模技术百科

返回列表 来源: 发布日期: 2022.02.01 浏览次数:1

东莞市马驰科注塑模具 厂导向槽是由内模镶件的导向孔来导向,根据导向孔的截面形状不同分为长方形导向、“L”形导向、“H”形导向和燕尾槽导向,长方形和“L”形导向槽一般适用于小斜顶,注塑模具斜顶宽度B在12mm以内,D取3~5mm.为了增加强度,所有导向转角处倒圆角,取R0.5~2mm。

“H”形和燕尾槽形导向槽一般适用于大型斜顶,D4取3~5mm,D3取8~15mm,D5取1.5~3mm,α取90°~120°.Z处是注塑模具斜顶顶出时先受力处,如果受力处胶位是平面,则不需做圆角。当产品的情况时,Z处则需倒圆角,以避免顶出时造成塑件顶白。圆角的大小在设计时视情况而定。S1在50mm以上时,S要大于5mm,达不到要求时需加长斜顶底部。斜顶有平台定位时,B板可以全部做避空,当Z1尺寸不够时,为了减少z尺寸,斜顶就不能做平台来定位,斜顶底部在B板处必须做管位。对于有些小斜顶,在没有做导向槽的情况下,需做导向块来导向,斜顶底部与注塑模具斜方座接触处不能留间隙。

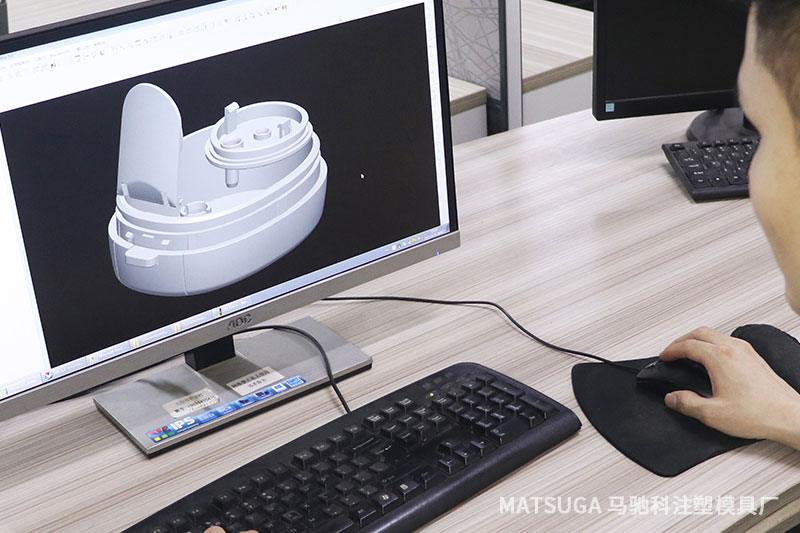

东莞市马驰科注塑模具厂注塑模具

导向块设计斜顶导向块及其尺寸,当斜顶截面形状是正方形时,建议采用的结构;当斜顶截面形状是长方形时,建议采用注塑模具结构。

1.斜顶底座设计

注塑模具滑块底座还有的四种形式,选用时注意以下几点。

①如果斜顶斜度>8°,宜选用底座。

②斜顶过小且斜度大时,则用底座。

③斜顶做挂台时,L取2~3mm,采用L1取10~15mm.

2.斜顶无法抽芯的几种情况

斜顶的运动可以分解为两个运动,一个是与开模方向一致的运动,一个是垂直于开模方向的侧向运动,这个运动完成侧向抽芯,也是斜顶相对于塑件的运动,因此开提及在这个侧向行程内就不能有阻碍斜顶运动的结构。几个道动造成斜顶的运动障碍,设计时必须注意。斜顶上走滑块斜顶上的倒扣太深时,为了减小斜顶斜度或减少斜顶顶出行程,将此深倒扣做成用滑块来脱模。

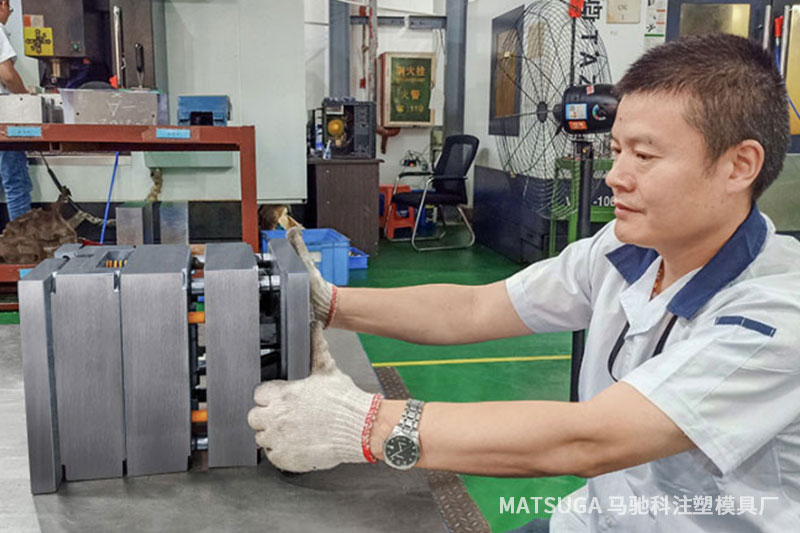

东莞市马驰科注塑模具厂注塑模具加工

3.设计时要注意以下几点。

①在斜顶上做滑块要保证斜顶的强度。滑块需要做T形槽导向,底部加限位块。

②S+3="滑块行程S1+斜顶行程。"

③H>10mm,角度α取决于S1,S1=S2.

④斜顶和滑块表面都要氮化0.06mm.

4.斜向抽芯的斜顶

东莞市马驰科注塑模具厂斜向抽芯的斜顶,其底座导向槽也要设计成斜向的,还要采用注塑模具斜顶辅助机构,这种机构在大斜度斜顶中也常用。其中,扶杆的斜度和斜顶相同,注塑模具斜顶底座导向槽的倾斜角β应等于或稍大于塑件斜向抽芯的角度α。
